   製品概要
カタログダウンロード

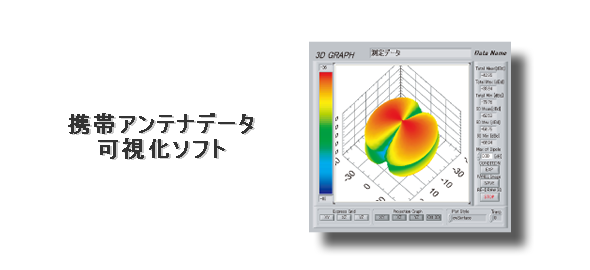

 本ソフトは、高性能化するモバイル機器のアンテナ性能を評価するために、開発時の試験測定
データを3次元(3D)及び2次元グラフ(2D)化し、可視化するものです。


   特徴・機能
 ・3Dグラフは拡大、縮小、回転が自在に可能であり、測定値強度により3Dグラフ表面の色を任意
  に表現できます。
 ・2Dグラフは天頂角90度、方位角0(180)度、90(270)度の測定強度をグラフ化し、スケールを任意
  に設定することにより、グラフの拡大縮小が可能です。
 ・全測定データ及び天頂角90度データの最大値、最小値、平均値を計算表示し、3Dグラフをポップ
  アップウィンドウに選択表示する等の機能を併せ持ちます。


   仕様・性能    利用分野
(1) 3Dグラフ

3Dグラフモード 表面、ライン(ワイヤー)、
点、ライン/点など

3Dグラフ透明度 0〜100%
3Dグラフ操作 拡大、縮小、回転
投影図 3面(XY,XZ,YZ)投影図及び
3Dグラフ表示off

グリッド 3面(XY,XZ,YZ)グリッドの表示on/off
(2) 2Dグラフ

2Dグラフ

3グラフ
(天頂角90度、方位角0(180)度、90(270)度)


2Dグラフ操作 直交スケール変更
円スケール数変更

(3) 3Dポップアップ

3Dグラフ機能

(1)3Dグラフに同じ


測定条件 第2画面にて選択した測定条件を表示
